蘇州工廠可視化，車間目視化設計的核心：讓人一眼看懂、快速反應、減少失誤、提升效率，覆蓋現場、安全、質量、設備、物料、人員、環境7 大模塊。
一、先定 3 條總原則（所有設計都要遵守）
統一標準
顏色、字體、尺寸、標識位置全廠一致，不隨意改。
簡單易懂
少文字、多圖標、多顏色，3 秒看懂。
現場為王
標識貼在問題發生點，而不是辦公室。
二、顏色規范（工廠通用標準）
1. 安全色（國標通用）
紅色：禁止、停止、消防、危險（緊急停止、滅火器）
黃色：警告、注意（通道邊緣、坑洞、設備危險區）
藍色：指令、必須遵守（佩戴勞保、操作指引）
綠色：安全、通行、正常（安全通道、合格區、運行正常）
2. 管理色（車間常用）
白色 / 灰色：通道、地面基礎
橙色：在制品、待處理
藍色：原材料
綠色：合格品
紅色：不合格品、報廢
黃色：待檢、返工

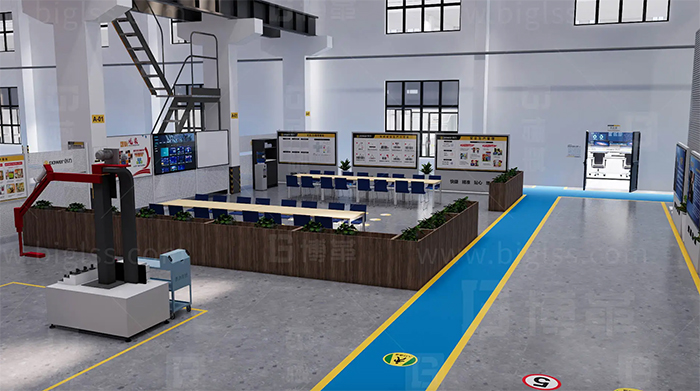

三、地面可視化（最基礎、最見效）
通道線
主通道：綠色 / 白色實線，寬 100–150mm
人行通道：綠色，中間加行走圖標
區域線
合格品：綠色實線
不合格品：紅色實線
待檢區：黃色實線
物料暫存區：白色 / 黃色虛線
定位線
設備、工具、推車：四角定位 / 輪廓線
垃圾桶、消防栓：黃色方框 + 文字

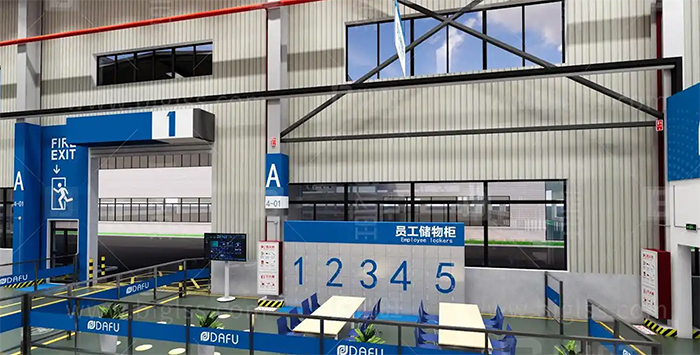

四、車間 / 工廠區域可視化規范
1. 物料 & 倉庫可視化
物料定容、定量、定位，一物一框一線
貨架掛物料卡：名稱、型號、數量、庫位、責任人
先進先出：箭頭 + 日期標識
2. 設備可視化
設備狀態牌：
運行 / 待機 / 故障 / 維修 / 禁用（紅黃綠藍）
點檢表：貼在設備旁，每日勾選
開關、閥門：開 / 關標識 + 方向箭頭
管道：色環 + 流向 + 介質名稱（水 / 氣 / 油 / 蒸汽）
3. 質量可視化
不良品紅色專用箱，不混放
關鍵工序：質量要點看板
合格率、不良 TOP、改善進度上墻
4. 安全可視化（強制項）
滅火器、消防栓：黃色框 + 禁止堵塞
配電箱：紅色警示 + 禁止堆放
危險區域：護欄 + 黃黑警示帶 + 警示牌
勞保穿戴：入口處圖示強制佩戴
5. 人員 & 效率可視化
人員去向牌：在崗 / 請假 / 外出
生產看板：計劃 / 實際 / 差異 / 原因 / 對策
班組評比、5S 評比、安全天數公示
五、標識牌規范（統一尺寸）
小標識（工具 / 開關）：50×70mm / 70×100mm
區域牌：200×300mm / 300×400mm
看板：A0/A1，掛在通道口、工序旁
字體：黑體，清晰不花哨
六、5S + 可視化落地步驟
整理：清除不要物
整頓：劃線、定位、標識
清掃：責任區到人，可視化點檢
清潔：形成標準圖冊
素養：培訓 + 檢查 + 考核
七、你可以直接用的一套《工廠可視化清單》
地面通道線、區域線
物料定位與先進先出標識
設備狀態標識 + 點檢表
管道顏色與流向標識
安全警示與消防標識
不良品區與紅色容器
生產進度看板
人員去向與責任區
車間平面圖、疏散圖
5S 檢查標準與公示
